11.4.4 Снятие и установка сборки рулевой колонки

Снятие и установка сборки рулевой колонки

border=

Телескопическая рулевая колонка требует аккуратного обращения с ней, а её разборка не допустима.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите рулевое колесо (см. Раздел Снятие и установка рулевого колеса).
Снятие и установка сборки рулевой колонки Saab 95

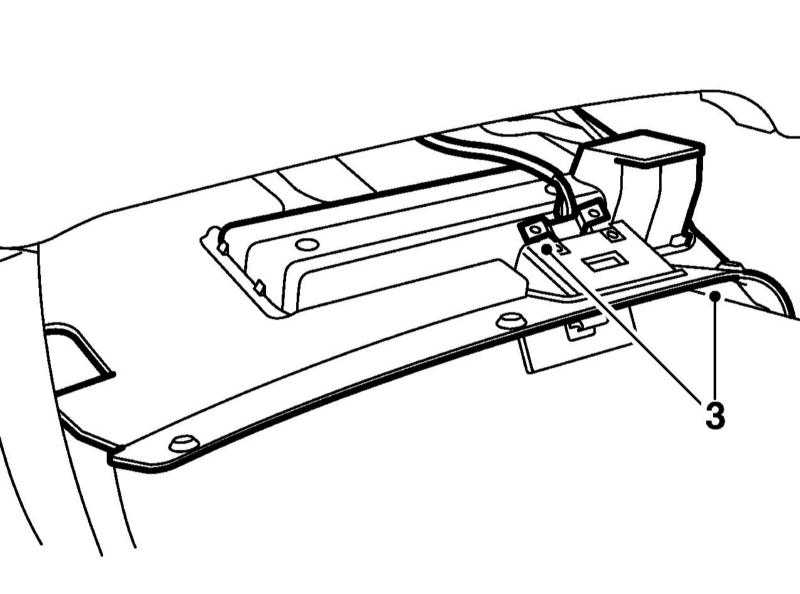

  1. Снимите нижнюю секцию панели приборов со стороны водителя и отпустите рычаг фиксации рулевой колонки.
  1. Снимите кожухи рулевой колонки, подрулевые переключатели и разъедините их разъёмы (см. иллюстрацию).
Снятие и установка сборки рулевой колонки Saab 95

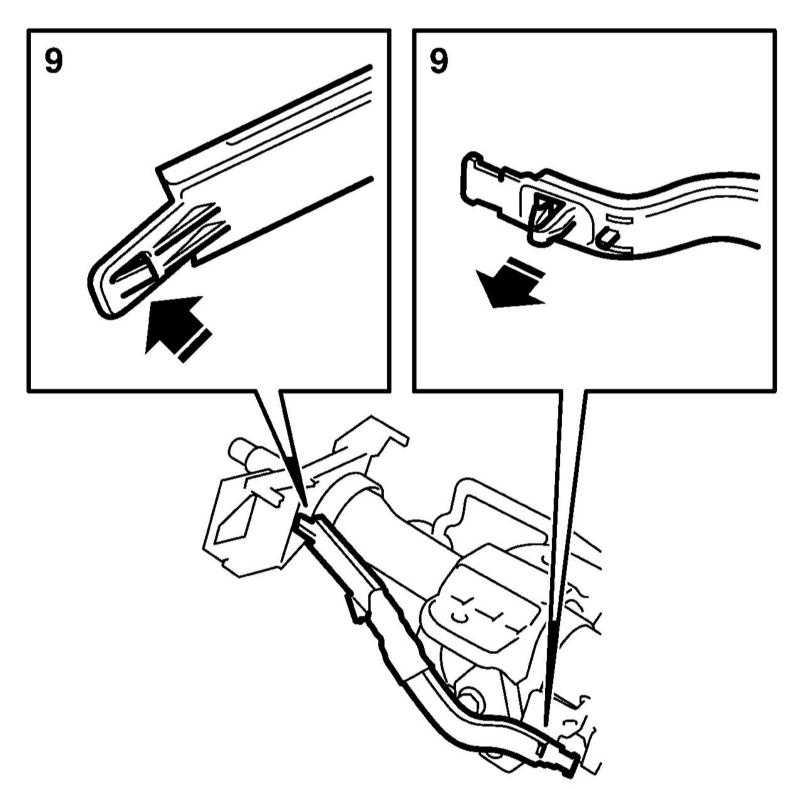

  1. Снимите разъёмы спиральной пружины с направляющей, разъедините их (см. иллюстрацию), а затем снимите направляющую.
Снятие и установка сборки рулевой колонки Saab 95

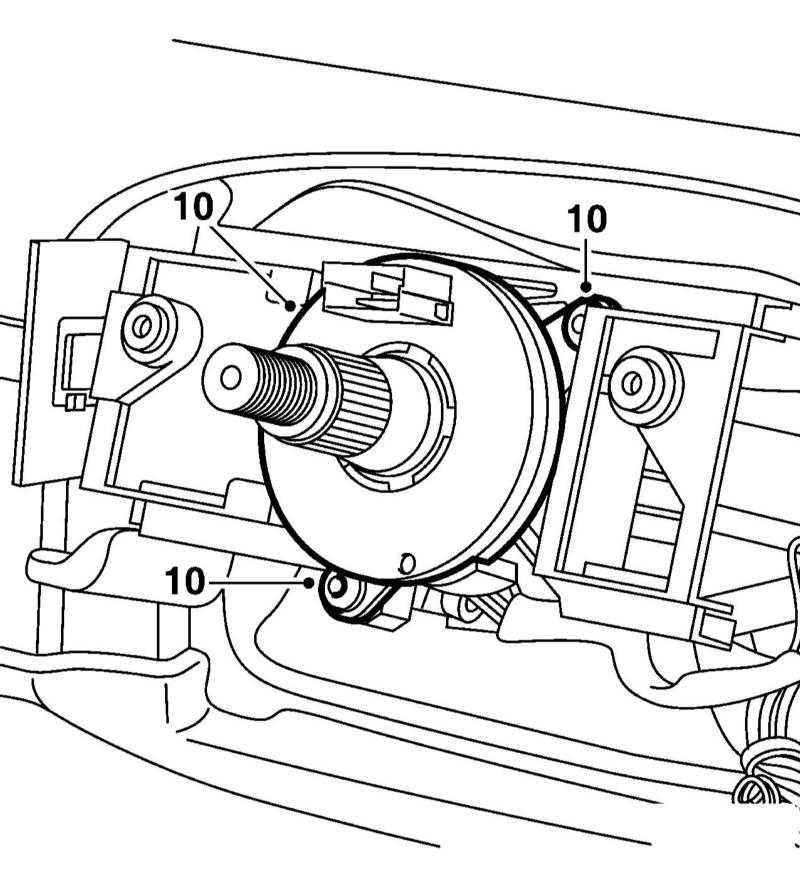

  1. Снимите держатель спиральной пружины и подрулевых переключателей.
Снятие и установка сборки рулевой колонки Saab 95

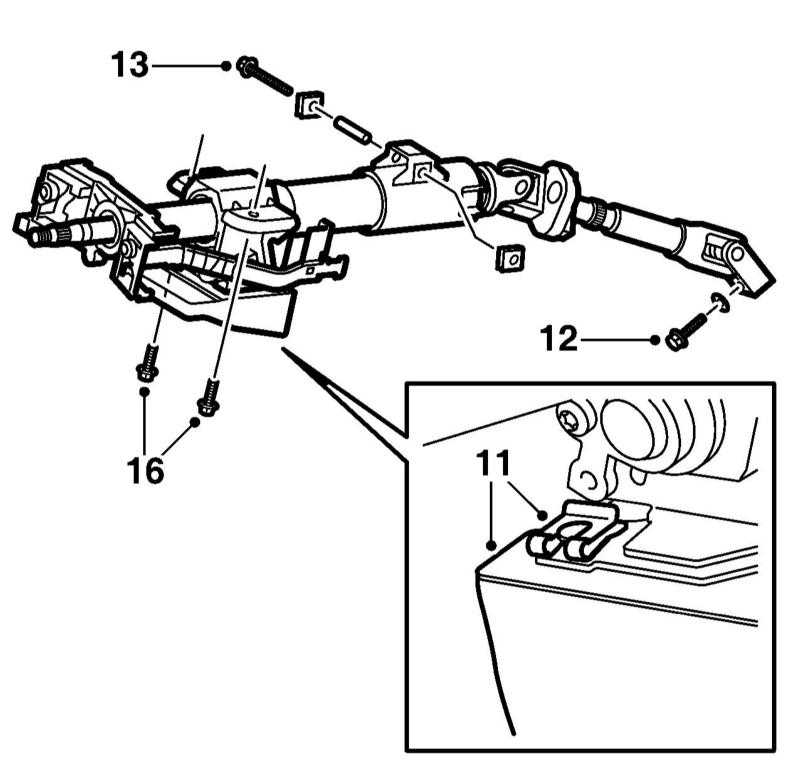

  1. Снимите с рулевой колонки коленный упор (11).
  1. Выверните болт (12) крепления рулевого вала к рулевому механизму и разделите их, потянув вал вверх.
  2. Выверните нижний болт (13) крепления сборки рулевой колонки.
  3. Высвободите электропроводку из стяжек и хомутов и отведите её в сторону.
  4. Выведите пыльник через рычаг снятия фиксации рулевой колонки, чтобы рычаг можно было снять вместе с колонкой.
  5. Выверните верхние болты (16) крепления рулевой колонки и снимите её.
  6. Установка производится в обратном порядке. Нижний болт крепления сначала используйте только для фиксации рулевой колонки, чтобы можно было затянуть верхние болты.
