5.4.14 Снятие и установка форсунок

Снятие и установка форсунок

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю секцию впускного трубопровода (см. Раздел Снятие и установка впускного трубопровода).
  2. Разъедините разъёмы форсунок, датчиков ECT, давления наддува, CKP, вакуумного резервуара турбокомпрессора и клапана EGR. Снимите кабельные каналы с крышек головок цилиндров.
  3. Снимите держатель электропроводки с задней головки цилиндров и кронштейна генератора.
  4. Снимите электропроводку, закреплённую на подающих и возвратных топливных линиях.
  5. Снимите трубки форсунок (см. иллюстрацию).
Снятие и установка форсунок Saab 95

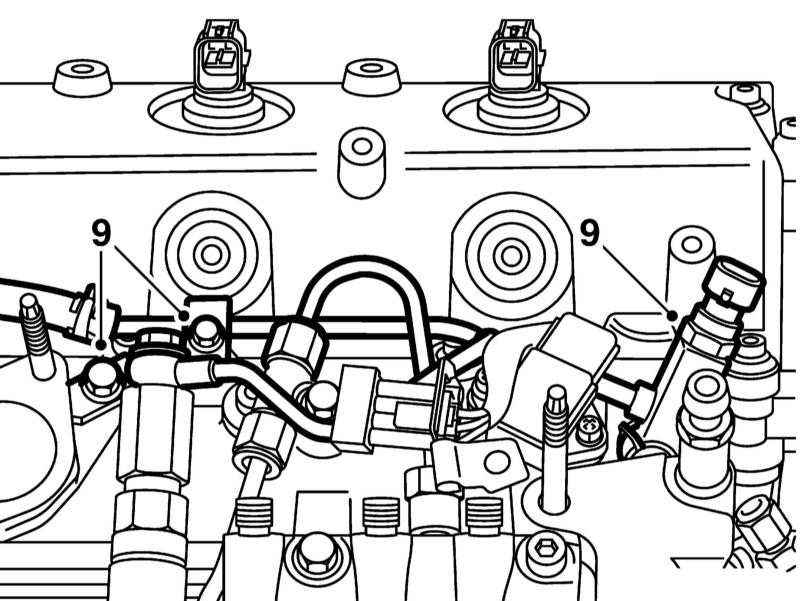

  1. Снимите возвратные топливные линии вместе с кронштейнами с заднего ряда цилиндров и отведите их в сторону.
Снятие и установка форсунок Saab 95
  1. Снимите переднюю водяную трубку от впускного трубопровода и головки цилиндров (10 на иллюстрации).
  1. Снимите с крышки головки цилиндров шланг вентиляции картера (11 на иллюстрации) и снимите крышки головок цилиндров (12).
Снятие и установка форсунок Saab 95

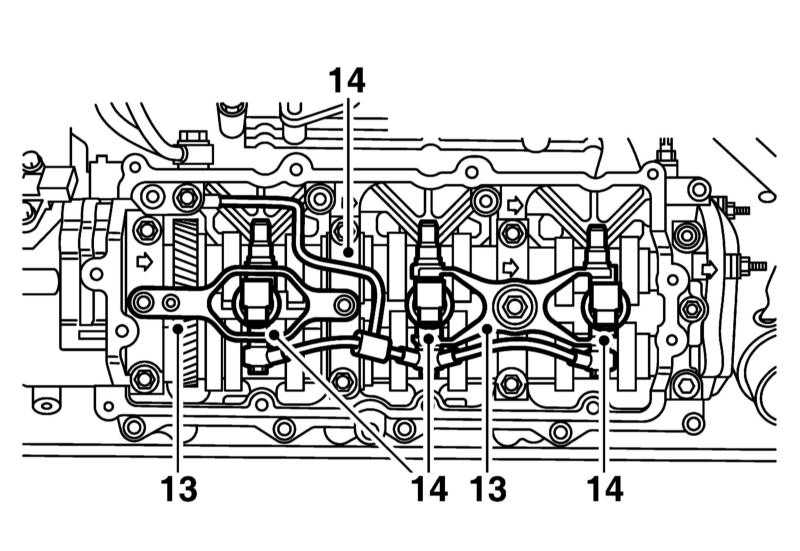

  1. Снимите держатели форсунок (13 на иллюстрации), а затем возвратные топливные линии с форсунками (14).
  1. Установка производится в обратном порядке. Используйте новые уплотнения разбиравшихся соединений.
